간절히 바라면 이루어 진다.

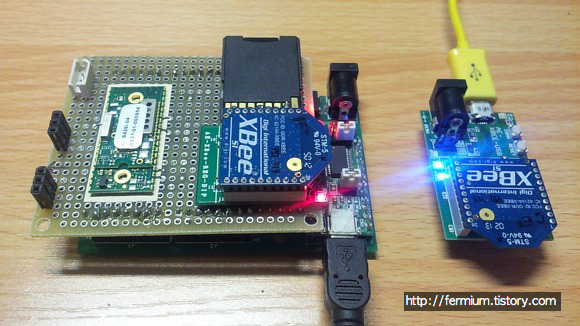

아이폰에서 블루투스로 전달된 데이터가 아두이노를 거쳐, 다시 XBee를 통해 무선통신하는 모듈을 만들어 봤다. 테스트가 성공적으로 끝났다~ . 이로써 블루투스, XBee, PIR센서, 피에조센서, 데이터로거까지 기능을 갖춘 아두이노 쉴드가 완성되었다. XBee wifi 모듈도 써 봐야지... XCTU도 버전이 올라서 몰라보게 바뀌었고, XBee 설정을 오랜만에 만져보는지라 헷갈려서 여기다 복습... ・ PAN ID 는 통신을 행할 디바이스 사이에는 같은 번호를 매겨둔다.・ DL은 통신을 할 상대 디바이스의 주소번호를 적어둔다.・ MY는 본체의 주소번호를 적어둔다.

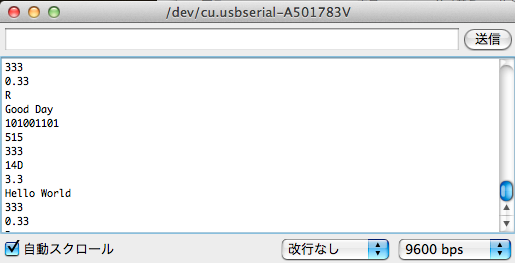

1．Serial.print()아두이노를 이용해서 시리얼통신을 할경우 사용할수 있는 함수의 선택지에는 print와 write가 있다.소스의 출력결과를 알기쉽게 하기위해 여기서는 print 뒤에 ln을 추가해 주었다.차이점은 줄바꿈을 자동으로 처리해 준다는 점이다. Colored By Color Scripter™123456789101112131415161718192021void setup() { // put your setup code here, to run once: Serial.begin(9600);} void loop() { // put your main code here, to run repeatedly: Serial.println(333); //괄호안의 내용을 그대로 송신 Serial.println..

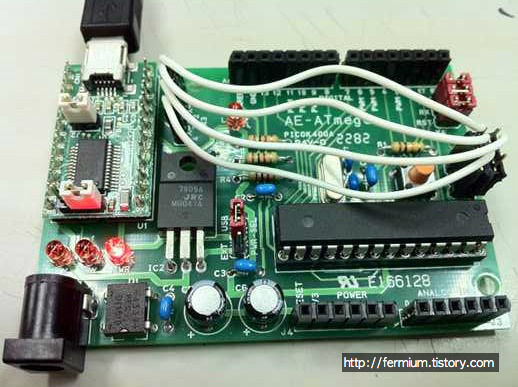

일본 아키즈키 전자에서 팔고있는 [ATmega168/328마이크로컴퓨터 보드키트]는 롬 라이터가 필요한거 같았으나 FTDI BitBang AVR-Writer라는 페이지를 발견하고 실행에 옮겼다. 일단 물리적인 작업은 배선만 간단하게 연결해 주면 그만인데, X3 이라고 적혀있는 1,2,3,4 네개의 핀과, ICSP라고 적혀있는 여섯개의 핀중네개와 연결하면 된다.1. X3단자 1번(CTS) → ICSP단자 1번 (MISO) 2. X3단자 2번(DSR) → ICSP단자 3번 (SCK) 3. X3단자 3번(DCD) → ICSP단자 4번 (MOSI) 4. X3단자 4번(RI) → ICSP단자 5번 (RESET) 실제 사진은 아래와 같다. 이로써 납땜을 해야하는 물리적인 작업은 다 끝났다. 다음은 제작노트 2 에 ..
